傘の構造を知る

傘の部位と
構造

傘をオーダーメイドする際は、親骨・受骨・中棒の材質をそれぞれ指定します。どのコマに印刷するか、傘袋を付けるかも個別に確認が必要です。

FOLDING-41725の開いた状態、閉じた状態、傘袋、各部品を示す実写の部品解説図。
FOLDING-41725の部位名称を示した実物写真。開いた状態と収納状態は別々の倍率で掲載しており、大きさの比較には使えません。

傘の構造を知る

傘の主な部品には、傘面、コマ、親骨、受骨、中棒、ろくろ、手元があります。傘面を支えるのが親骨です。開閉時には下ろくろが中棒に沿って動き、受骨を介して親骨を動かします。露先、石突、ネームバンド、傘袋の位置と役割も下表にまとめました。[1]

サンプルの比較や仕様の相談では、部品ごとの材質と、傘袋などの付属品を確認します。開閉ボタンのあるモデルは、実際にボタンを押して開閉の手順も確かめてください。以下では部品を5つのグループに分けて説明し、CITTAから提供されたサンプルA01–A04の仕様を紹介します。

黒い傘面を上から撮影した写真。放射状の縫い目とネームバンドが見えます。
傘面とコマ:開いた傘のコマと縫い目。
傘面の内側にある親骨、受骨、接続部。
親骨と受骨:傘面の内側にある接続部。
開いた長傘のろくろ、ばね、受骨の拡大写真。
中棒とろくろ:開いた長傘の接続部品。
閉じた黒い傘の下端にある黒い曲がり手元と中棒の接続部。
手元:中棒の下端に付く曲がり柄。
閉じた薄緑色の傘のネームバンド。縫い目と面ファスナーが見えます。
ネームバンド:閉じた傘生地をまとめます。

傘の部位名称一覧

部品位置と役割仕様確認で混同しやすい点
傘面 / canopy傘を開いたときの生地全体です。傘面全体と、1枚のコマは別のものです。
コマ / panel縫い合わせて傘面を作る、1枚ずつの裁断生地です。コマの総数と、印刷するコマの数を分けて記録します。
親骨 / rib傘生地の下で外周に向かって伸び、傘面を支えます。親骨の材質だけでは、骨組み全体の材質は分かりません。
受骨 / stretcher下ろくろと親骨をつなぎ、親骨を開閉させます。親骨とは別の部品で、材質が異なる場合があります。
中棒 / shaft中央にあり、手元と上部の骨組みをつなぎます。中棒と、その周囲に付くろくろは別の部品です。
ろくろ(上ろくろ・下ろくろなど)中棒の周囲にあり、親骨や受骨をつなぎます。上ろくろは固定され、開閉に使う下ろくろは中棒に沿って動きます。別々に表示して確認します。
手元 / handle中棒の下端にある、手で握る部分です。ここでいう手元は握り部分で、傘の上端の石突ではありません。
石突 / top end傘面の中央上部にある部品です。傘の頂部にあり、外周の露先とは異なります。
露先 / rib-end tip親骨の先端にあり、傘生地の外周を留めます。「先端」だけでは、頂部の石突と混同するおそれがあります。
ネームバンド / fastening strap閉じた傘生地をまとめます。留め方、取り付け位置、留めたときの柄の向きを確認します。
傘袋 / sleeve傘を収納する、独立した袋です。ネームバンドが付いていても、傘袋が付属するとは限りません。

部品名は取引先によって異なることがあります。東京都洋傘協同組合では、上部の固定された接続部品を「上ろくろ」、受骨につながり中棒に沿って動く下部の部品を「下ろくろ」と呼んでいます。本記事でも両者を区別します。海外の取引先と確認するときは、名称と部位を示した写真を併用すると伝わりやすくなります。[1]

傘面とコマ

傘面は生地全体、コマはそれを構成する裁断生地です。開いた傘の縫い目をたどると、隣り合うコマの境目が分かります。1コマの中にロゴを入れる場合も、1コマおきに柄を配置する場合も、縫い目をまたいで柄をつなぐ場合も、図案に位置と向きを明記します。

CITTAサンプルA01:黒い傘面を上から撮影した写真。
CITTAサンプルA01 · 傘面を上から撮影した写真。各コマは縫い目でつながっています。

「6枚張り」はコマの総数を表すだけで、どのコマに印刷するかまでは示しません。図案には、印刷対象のコマ、生地の表裏、柄の向きも指定する必要があります。

生地の組成、コーティング、印刷方法も、完成品の写真だけでは判断できません。写真では柄の位置と外観を確認し、材質や加工方法は選定モデルの資料と承認サンプルを照合します。D数・T数・生地の目付については、傘生地の仕様ガイドで解説しています。

親骨と受骨

傘の外周から中心に向かって骨をたどると、生地に沿って傘面を支えているのが親骨、親骨と下ろくろをつなぐのが受骨です。折りたたみ傘の親骨には可動部分と接続部があり、収納時に折りたためます。[1]

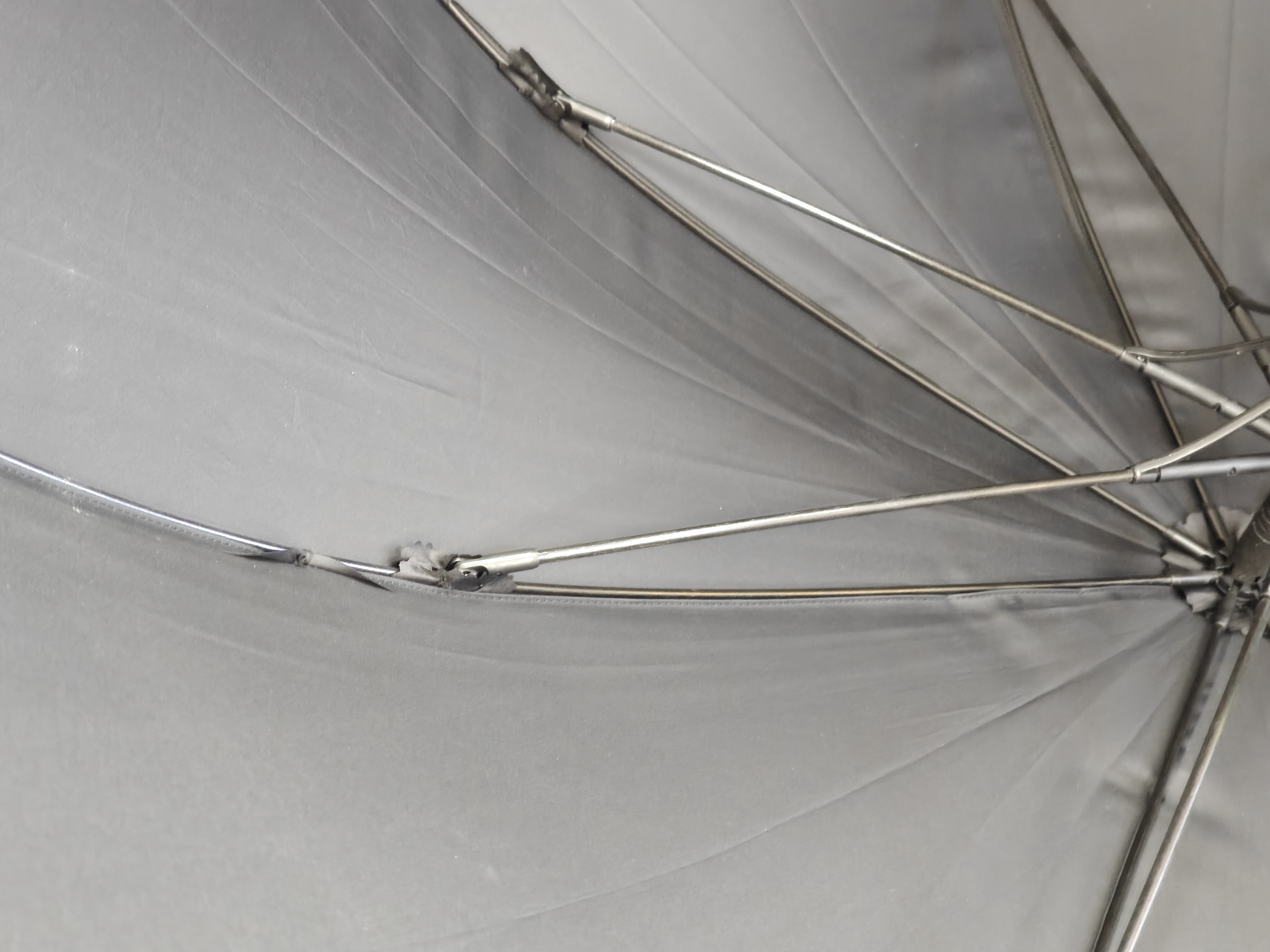

CITTAサンプルA04:傘面の内側にある骨と接続部。
CITTAサンプルA04 · 親骨、受骨、接続部の拡大写真。

「FRP骨」「グラスファイバー骨」という表現だけでは、各部品の材質までは特定できません。親骨、受骨、中棒、接続部品を分けて記載します。FRPは、ポリマーを母材とし、繊維で補強した複合材料です。[4] JUPAのFRP製品の説明にも、ガラス繊維や炭素繊維などが挙げられています。材質欄がFRPとのみ記載されている場合は、補強に使う繊維の種類も確認します。[2]

親骨の本数が多いだけで、耐風性や耐久性が高いとは判断できません。そのモデルの試験結果を確認する必要があります。JUPAの公開基準には、開閉、耐久性、接続部品の緩みや破損、部品の強度などの検査項目があります。本記事では検査要件として引用しており、4点のサンプルがJUPAの試験に合格したことを示すものではありません。[2]

寸法を比較する際は、親骨の長さ、開いた直径、収納時全長をそれぞれ測ります。どこからどこまで測るかは、傘のサイズの測り方で確認できます。

中棒・ろくろと開閉操作

中棒は中央の管、ろくろはその周囲にある接続部品です。上ろくろは上部に固定され、下ろくろは中棒に沿って動きます。位置と動きが異なるため、構造を確認するときは固定部と可動部を写真上でそれぞれ示します。[1]

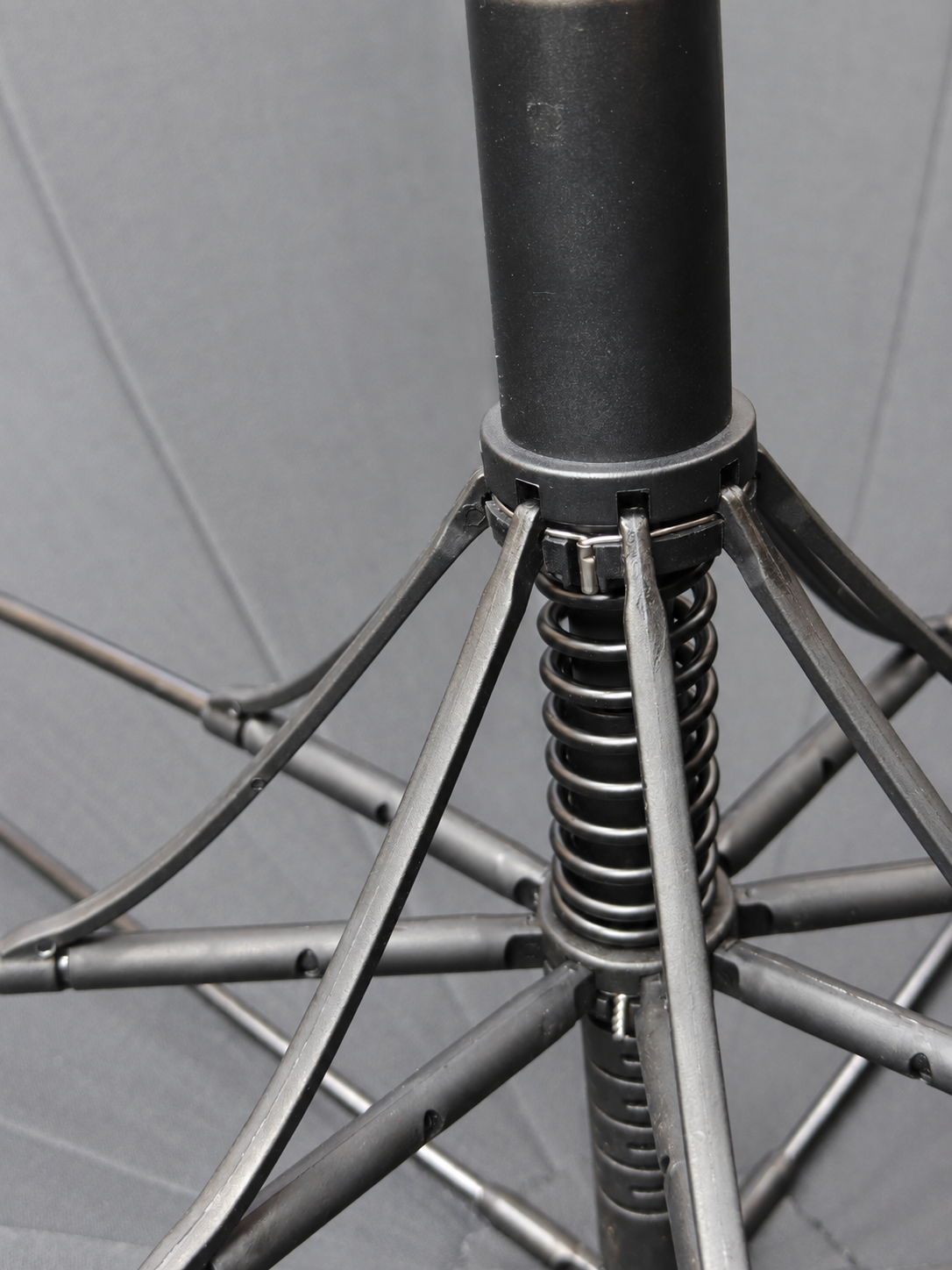

CITTAサンプルA04:長傘の中棒、ろくろ、受骨の拡大写真。
CITTAサンプルA04 · 開いた長傘のろくろ、ばね、受骨。

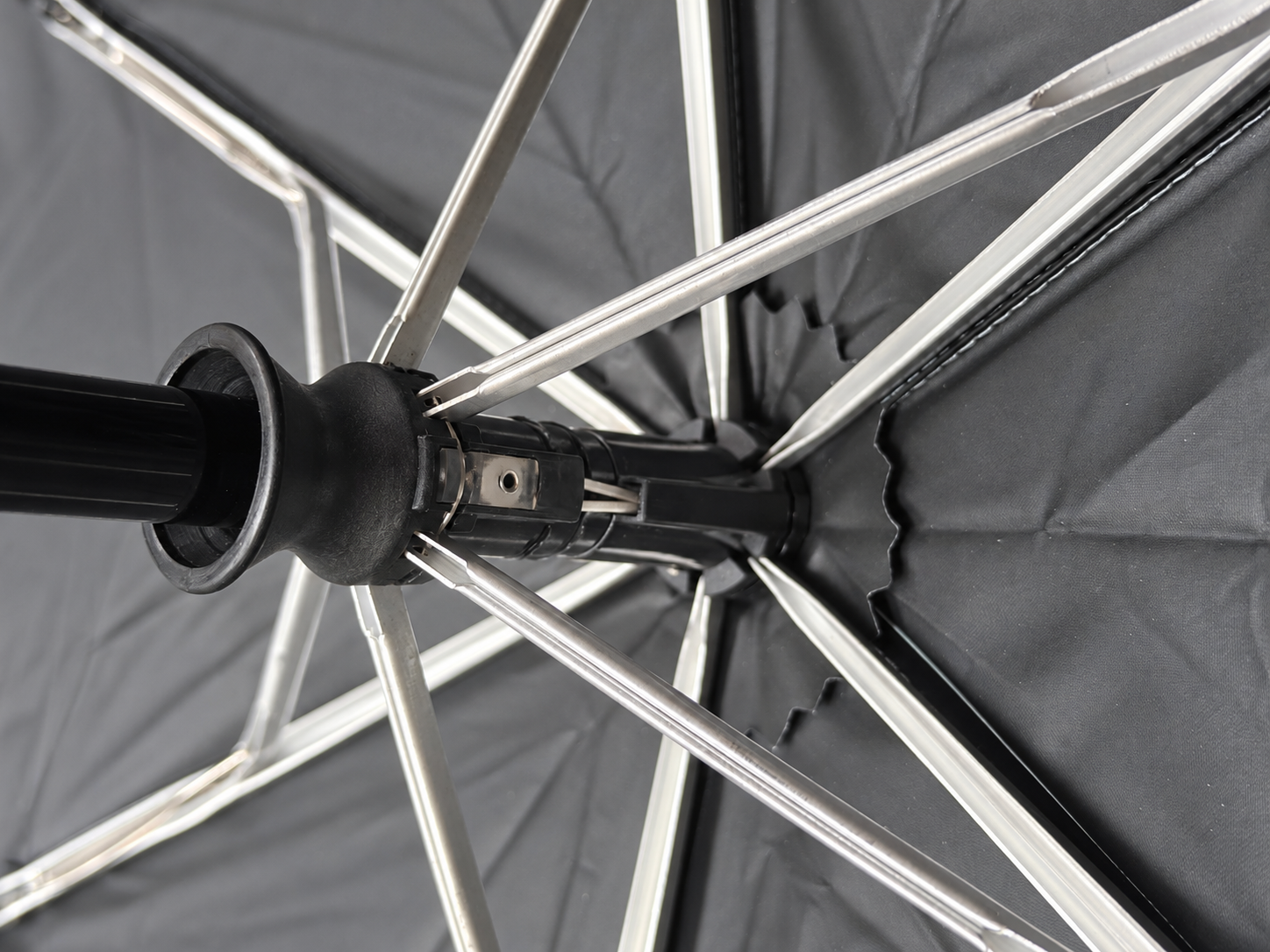

CITTAサンプルA02:折りたたみ傘のろくろ、受骨、接続部の拡大写真。
CITTAサンプルA02 · 開いた折りたたみ傘のろくろと受骨。

構造によっては、中間に別の接続部品が付くものもあります。その位置と役割もサンプルで確認します。ろくろの数は構造によって異なる場合があるため、各サンプルに即して確認する必要があります。

一般的な3種類の開閉方式には、次の違いがあります。

  • 手開き:手で傘を開閉します。
  • 自動開:ボタンを押すと傘面が自動で開きます。閉じる操作は手動です。
  • 自動開閉:ボタンで傘面を開閉できます。中棒の戻し方は、そのモデルの取扱説明書に従います。

傘面が自動で閉じることと、中棒を収納位置に戻すことは別の操作です。サンプル確認では、収納状態から開き、再び収納するまでの一連の操作を実演で確かめます。構造と操作方式の違いは、傘の種類と選び方もご参照ください。

手元・石突・露先

手元は握る部分、石突は傘面の中央上部、露先は傘面の外周にあります。「先端を丸くする」だけでは、どこを変えるのか相手に伝わらないことがあります。位置を示し、形状、材質、取り付け方法を指定することで、同じ部品について話を進められます。

CITTAサンプルA04:閉じた傘の下端にある曲がり手元。
CITTAサンプルA04 · 黒い曲がり手元と中棒の接続部。
CITTAサンプルA01:閉じた傘の中央上端にある石突。
CITTAサンプルA01 · 中央の石突と閉じた傘生地。

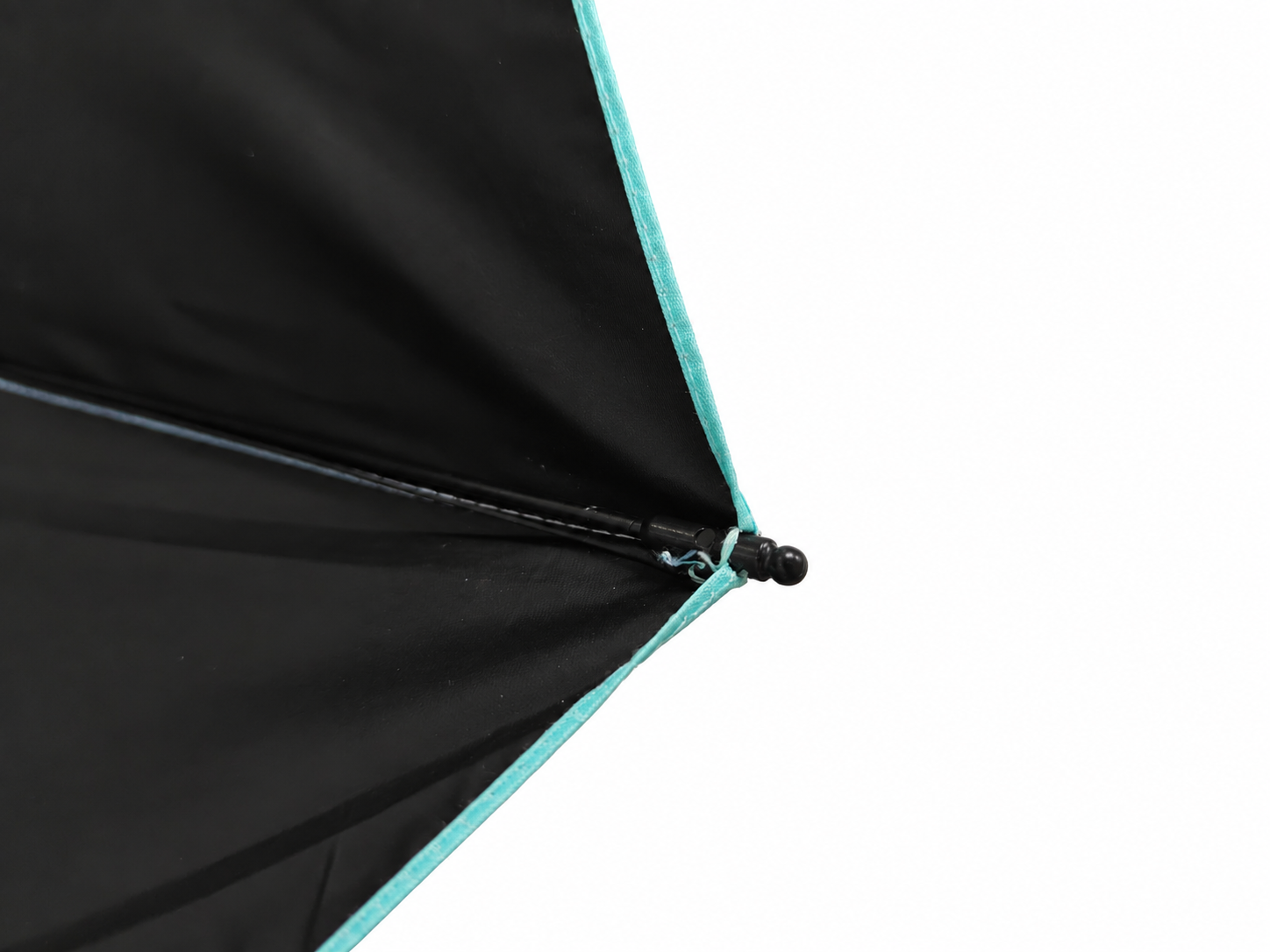

CITTAサンプルA02:傘生地の外周と黒い丸形の露先との接続部。
CITTAサンプルA02 · 親骨の先端に付く露先と、生地の外周との接続部。

つや消し、光沢、木目は外観の説明であり、手元の基材を特定するものではありません。完成品の写真だけで判断せず、仕様には材質と表面仕上げを分けて記載します。

手元を変更する際は、ボタンの位置と中棒との接続も確認します。形が似ていても、握る位置、ボタン操作、接続構造が同じとは限りません。

ネームバンド・傘袋・包装

ネームバンドは閉じた傘生地をまとめる部品、傘袋は独立した収納用品です。バンドの取り付け位置、面ファスナーなどの留め具、留めた状態の柄の向きを確認します。傘袋の付属有無は別途指定します。通常どおりに傘をたたんでから袋に入れ、大きさと出し入れのしやすさを確かめます。

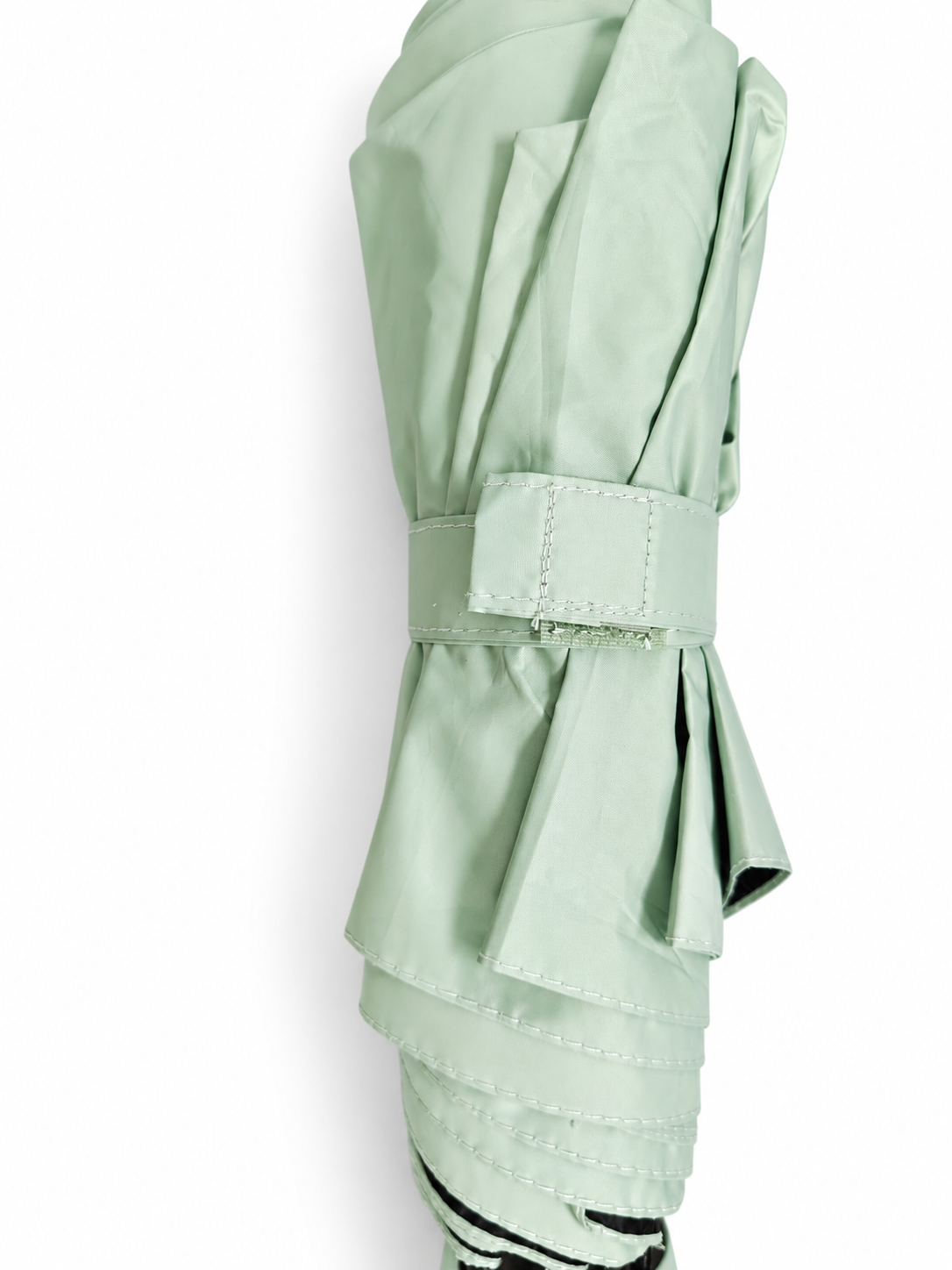

CITTAサンプルA03:閉じた薄緑色の傘のネームバンド。縫い目と面ファスナーが見えます。
CITTAサンプルA03 · 閉じた傘生地をまとめるネームバンド。縫い目と面ファスナーが見えます。
CITTAサンプルA03:収納状態の薄緑色の傘と、横に置かれた独立したファスナー付き傘袋。
CITTAサンプルA03 · 収納状態の傘と、独立したファスナー付き傘袋。

「ネームバンド付き」と「傘袋付き」は別の条件です。商品写真に両方が写っていても、仕様一覧ではそれぞれ確認する必要があります。

下げ札、ラベル、個別包装も別々に記載します。傘袋は収納用ですが、販売用包装を兼ねられるかどうかは、具体的な包装計画によります。

4点のサンプルを部品ごとに比較

A01–A04は、本記事で使用するサンプル資料の識別番号であり、商品SKUではありません。順に、ゴルフ傘、三つ折り自動開閉傘、手開き折りたたみ傘、自動開の長傘に対応します。下表は親骨、受骨、中棒などを個別に記載したものです。数値と仕様はCITTA提供のサンプル資料に基づき、第三者試験機関の検査結果ではありません。[3]

CITTAサンプルA01:開いた黒いゴルフ傘。直線形の手元、中央の石突、傘面全体が見えます。
CITTAサンプルA01 · 開いたゴルフ傘の実物写真。

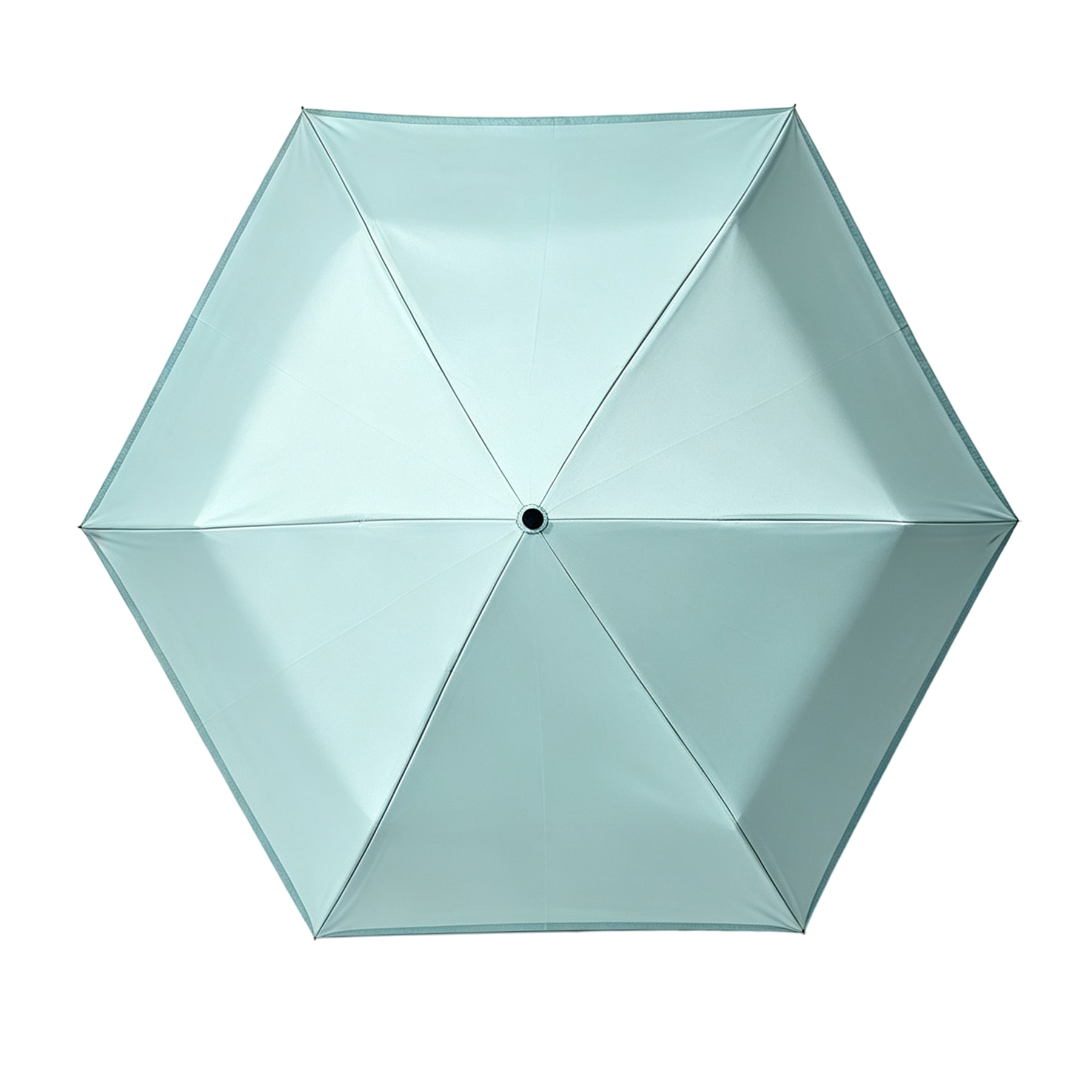

CITTAサンプルA02:開いた薄青色の折りたたみ傘の傘面。
CITTAサンプルA02 · 三つ折り自動開閉傘の傘面。

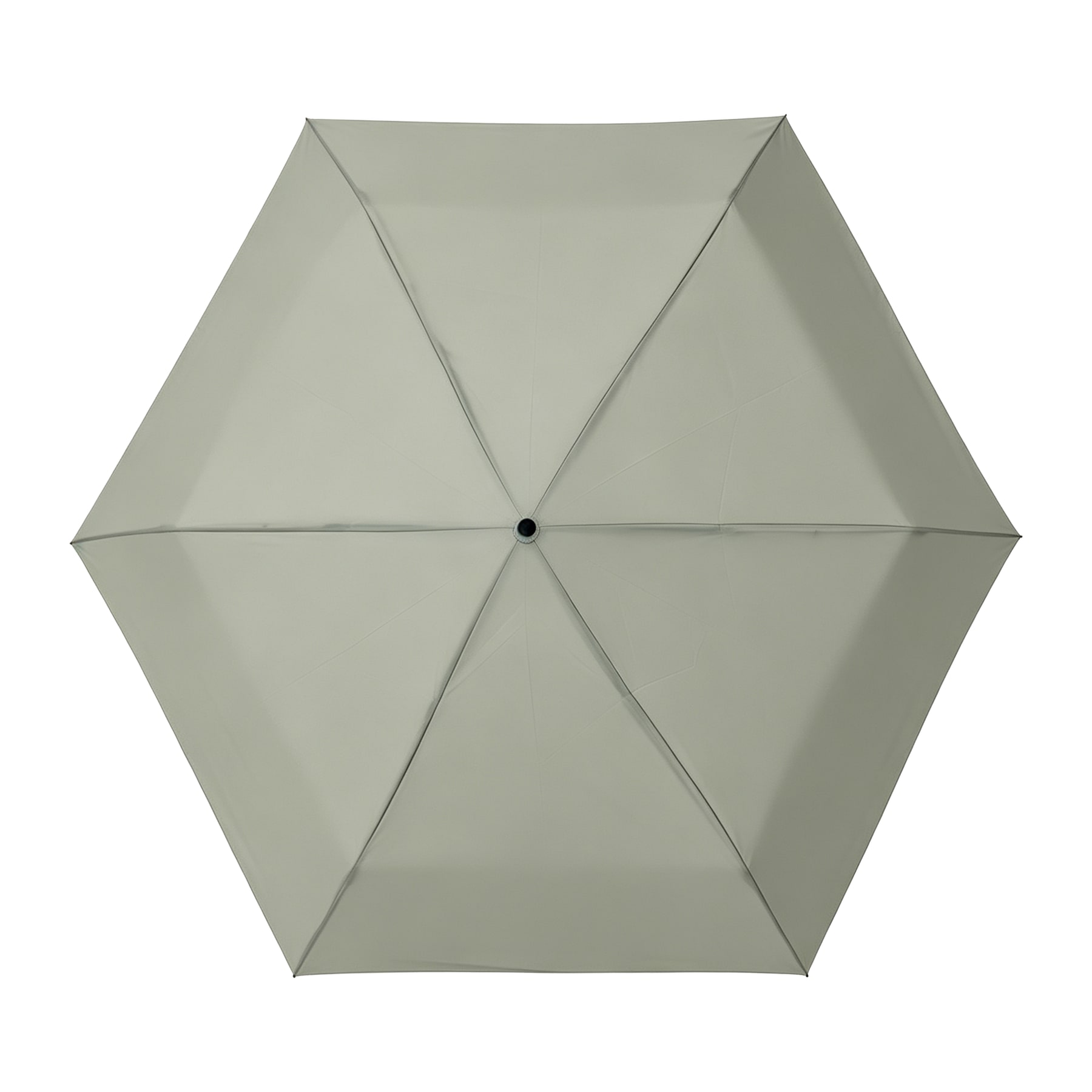

CITTAサンプルA03:開いた薄緑色の折りたたみ傘の傘面。
CITTAサンプルA03 · 手開き折りたたみ傘の傘面。

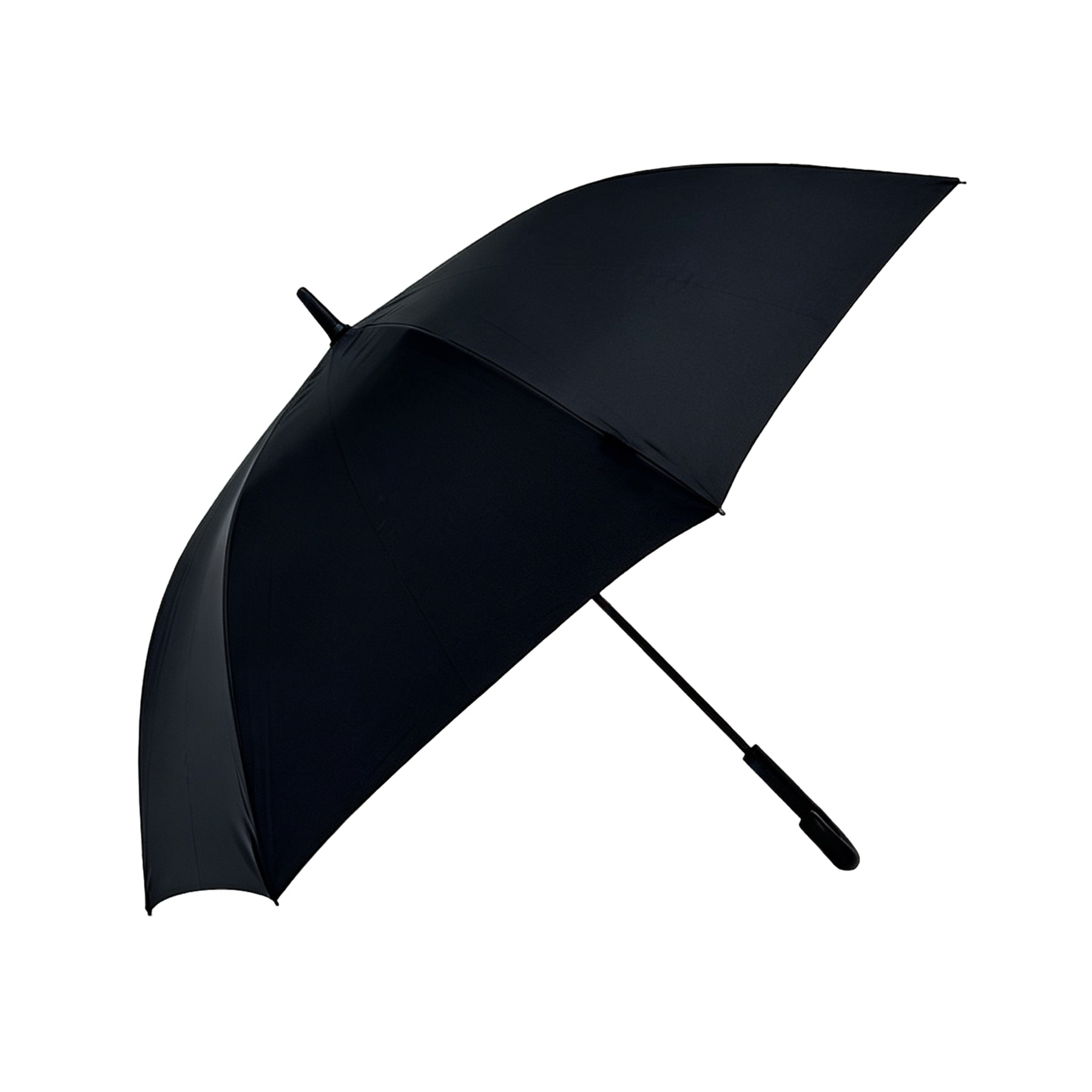

CITTAサンプルA04:開いた黒い長傘と曲がり手元。
CITTAサンプルA04 · 開いた自動開の長傘の実物写真。
サンプル親骨受骨中棒親骨の長さ開閉方式・傘袋
A01 · ゴルフ傘FRPFRPFRP68.5 cm自動開・傘袋なし
A02 · 三つ折り自動開閉傘FRPアルミニウムアルミニウム54 cm自動開閉・同じ生地の傘袋付き
A03 · 手開き折りたたみ傘FRP鉄鉄58 cm手開き・同じ生地の傘袋付き
A04 · 自動開の長傘FRPFRPアルミニウム63.5 cm自動開・傘袋なし

4点のサンプルで異なる部品仕様

親骨はいずれもFRP表記ですが、ほかの部品は同じではありません。A01は親骨、受骨、中棒がすべてFRPです。A02は親骨のみFRPで、受骨と中棒はアルミニウムです。あるサンプルと同じ骨組みを指定する場合は、「FRP骨を維持」とだけ書かず、部品ごとに材質を明記します。

コマ数と印刷位置は別々に確認します。A02は6コマで、6コマすべてに印刷があることが確認されています。図案を変更する際は、6コマという数に加え、各コマの柄と向きを示します。[3]

手元の材質と表面仕上げも分けて確認します。資料では4点とも材質がプラスチックで、仕上げ欄には「PU 雾」(PUマット仕上げ)、「亮漆」(光沢塗装)、「普通雾」(通常のマット仕上げ)などの名称が使われています。これらは資料上の仕上げ名であり、その名称だけで握り心地、耐摩耗性、使用寿命は判断できません。[3]

傘袋は独立した項目にします。A02とA03には同じ生地の傘袋が付き、A01とA04には付きません。一方、ネームバンドは4点すべてにあります。傘袋を同梱するかどうかは、仕様一覧に別項目として記載します。[3]

同じ自動開でも、長さと材質は異なります。A01とA04はいずれも自動開ですが、親骨の長さと中棒の材質が異なります。比較するときは、材質、親骨の長さ、開閉操作をそれぞれ明記します。覆える範囲、重量、耐風性を比べるには、各サンプルの測定結果や試験結果が必要です。

外観の似たモデルも、仕様は個別に確認します。販売中のモデルを選んだら、そのモデルの資料と承認サンプルに照らし、材質、寸法、付属品、収納までの一連の操作を確認します。

オーダーメイド前の確認事項

仕様を伝えるときは、参考サンプル、対象部品、維持する点と変更する点、確認方法を具体的に記載します。例えば、次のようにまとめられます。

構造はA02サンプルを参考とし、親骨はFRP、受骨と中棒はアルミニウムとする。6コマすべてに印刷し、図案には各コマの柄の向きを示す。同じ生地の傘袋を付ける。サンプル承認時には材質記録と印刷位置を一つずつ照合し、ボタンで開く、ボタンで傘面を閉じる、中棒を収納位置に戻す、という操作を実際に行う。

これは仕様の記載例であり、実際の顧客注文や性能保証ではありません。実案件で寸法、材質、付属品を変更する場合は、それぞれ記載します。図案や具体的な仕様については、オリジナル傘の製作相談をご利用ください。

よくある質問

ろくろと中棒は同じものですか?

別の部品です。中棒は中央の管で、ろくろはその周囲で親骨や受骨をつなぐ部品です。上部の固定部と、開閉時に動く部分を位置で区別して示します。

親骨がFRPなら、骨組み全体もFRPといえますか?

それだけでは判断できません。A02では親骨がFRP、受骨と中棒がアルミニウムと記録されています。「オールFRP」がどの部品を指すのか、材質を一つずつ確認する必要があります。

傘面が自動で閉じれば、傘全体も収納状態まで縮みますか?

必ずしもそうではありません。傘面を閉じる操作と中棒を戻す操作は別です。対象サンプルの取扱説明書で、収納までの手順を確認します。

見た目が同じ手元なら、材質も同じですか?

外観だけでは基材を判断できません。形状、色、表面仕上げ、材質を分けて指定します。手元を変更する際は、中棒との接続とボタンの位置も確認します。

参考資料・サンプル資料

  1. 東京都洋傘協同組合「傘の部品解説」。主な部品の位置と役割、および上部・下部の接続部品の違いの確認に使用しました。2026年11月4日閲覧。
  2. 日本洋傘振興協議会「JUPA基準詳細」、第5-3版、2025年11月改訂。本記事では第7節の操作・耐久・強度に関する検査区分と、第11節のFRP材料の例を引用しています。CITTAのサンプルの試験合格やJUPAマーク取得を示すものではありません。2026年11月4日閲覧。
  3. CITTA提供「雨伞参数与信息」(傘の仕様・情報)のサンプル記録と付属写真、資料番号A01–A04。親骨、受骨、中棒、開閉方式、手元、傘袋などの記録を使用しました。A02が6コマで、全6コマに印刷がある点は2026年9月18日に確認されています。会社提供の資料であり、独立した試験報告書とは用途が異なります。
  4. 米国インディアナ州環境管理局「Fiber Reinforced Plastic Manufacturing」。FRPという材料区分の意味を確認するためにのみ使用し、他分野の材料性能を傘に当てはめていません。2026年11月4日閲覧。
